視覺惰性可以說是LED顯示屏得以廣泛應用的生理基礎。首先,在LED顯示屏中可以利用視覺惰性,改善驅動電路的設計,形成了目前廣為采用的掃描驅動方式。掃描驅動方式的優點在于LED顯示屏不必對每個發光燈提供單獨的驅動電路,而是若干個發光燈為一組共用一個驅動電路,通過掃描的方法,使各組發光燈依次點燃,只要掃描頻率高于臨界閃爍頻率,人眼看起來各組燈都在發光。由于LED顯示屏(Sosoledcom)所使用的發光燈數量很大,一般在幾千只到幾十萬只的范圍,所以節約驅動電路的效益是十分可觀的。
根據LED顯示屏的原理圖結構,分析LED點陣控制器的控制原理:
如顯示10個漢字,先將這10個漢字的點陣從字庫中讀出,放到顯示緩存,如果要實現左移或者其它的顯示效果則將顯示緩存中的每個位進行移位或者其它處理,然后再調用掃描顯示函數就可以實現所規定的效果。
掃描顯示函數是顯示緩存的內容,如果要實現不同的內容,比如說圖片、漢字、英文等內容,只需要將這些內容按掃描顯示函數對顯示緩存的協議要求就可以顯示出來。

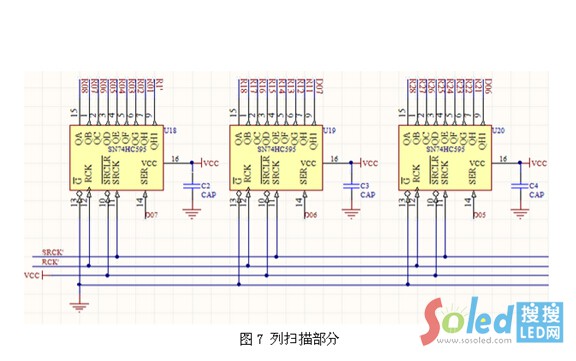

由于LED顯示屏中采用74HC595移位緩存器,所以需要做74HC595的驅動,這個相對簡單,只要將數據按位傳輸,一位送一個時鐘,送完一行所有的數據送一個鎖存時鐘,再通過74HC138選通該行,這樣一直循環,人眼就會看到一幅完整的內容。
對于LED顯示屏來說,顯示使能端是比較重要的,主要是因為送完一行后需要一個消隱的動作,所謂的消隱就是讓顯示屏黑屏一段時間,如果不做該動作,則在顯示的過程中會有拖影的現象。
